Ещё одна 3G антенна

3G антеннаЗдравствуйте дорогие читатели и подписчики блога! Сегодня хочу обсудить ещё один вариант самодельной 3G антенны. Возможно, кто то натыкался в интернете на инструкцию по изготовлению этой антенны. Её ещё называют антенной Харченко для 3G модема, или «восьмёркой». За её основу взят дециметровый ромбический волновод  Харченко, который предложил, использовать эту конструкцию для приема ТВ каналов в ДМВ диапазоне. Я решил протестировать варианты конструкций, которые предлагают в сети на форумах, и результаты выкладываю сюда. При постройке антенны для 3G модема я внес кое-какие изменения. Сразу скажу, что антенна неплохо работает, но ждать от неё супер результатов не стоит. Она помогает усилить сигнал, но если он у вас отсутствует совсем, то вряд ли она вам поможет. Если сигнала GSM нет, то лучше использовать вариант 3G антенны собранной на спутниковой антенне.

В принципе фотографии подробно иллюстрируют конструкцию антенны и как её собрать. Саму «восьмерку» делаем из медной монолитной проволоки сечением 4 мм2, её можно приобрести в любом электро магазине. С помощью плоскогубцев проволоку нужно согнуть по форме как на фото, обязательно соблюсти все размеры. Концы спаиваем вместе.

Сборка 3G антенны:

Антенна Харченко 3G

Спаиваем конци проволоки

Далее нам понадобится алюминиевая пластина размером 140 х 140 мм и толщиной 2 мм. Она будет работать в качестве рефлектора. Такую пластину можно вырезать с помощью болгарки, например из старой кастрюли. Не забываем о мерах безопасности при работе с болгаркой – одеваем защитные очки! В центре пластины необходимо просверлить отверстие под кабель диаметром 8-10 мм. Теперь нужно закрепить антенну по центру рефлектора на расстоянии 36 мм. Крепёж делаем из диэлекрического материала, например пластмасс. Рефлектор с антенной ни в коем случае не должны иметь контакта.

Фнтенна Харченко 3G

Так как я планировал использовать антенну на улице, пришлось придумать для неё крепление. Просверлив в пластине отверстия под хомуты от польской антенны (полячки), я одел её на настенный кронштейн от спутниковой антенны. Далее нужно припаять кабель к «восьмерке» предварительно продев его через отверстие в рефлекторе.

Крепеж для антенны

3G антенна на кронштейне

Припаиваем кабель к антенне

Установка антенны

3G антенна Харченко

Теперь подробнее о кабеле. В инструкции использовался коаксиальный кабель 75 Ом. Однако волновое сопротивление антенны ближе к 50 Ом, что показали замеры на осцилографе. Сам стандарт HSDPA в котором мы стремимся зарегистрироваться находится в диапазоне 2100 Мгц, токи, которые сгенерирует в системе волновым сопротивлением более 50 Ом такая волна, мгновенно затухают. Поэтому я все же использовал 50 Ом-й кабель. К тому же проводник в таком кабеле полностью из меди и его не составит труда припаять.

50 Ом кабель

Зачистка кабеля

Когда антенна собрана и установлена, на другом конце кабеля, который будет присоединен к модему, нужно спаять так называемое устройство согласования, с помощью его мы соединим модем с антенной. Для этого нам понадобится медная фольга, найти её можно в старых трансформаторах, или купить в радиомагазине, из такой фольги изготавливают печатные платы.  Делаем из фольги то, что показано на фото, размеры тоже необходимо соблюсти.

Устройство согласования:

Медная фольга

Обматываем вокруг модема

Вырезать можно обычными ножницами, вырезав лоскутки, их нужно спаять, как показано на фото. Фольга для оплётки должна быть размером 27х76 мм, для центральной жилы одна сторона 45 мм, вторая по размеру обхвата модема. Слишком плотно обматывать не стоит, конструкция на модеме должна только опоясать корпус модема.  Фольга спаянная с оплёткой, должна как бы обволакивать по кругу модем, при этом, не касаясь центральной жили.

Припаиваем центральную жилу к фольге

Для оплётки:

Экран для оплётки

Устройство согласования в сборе:

Устройство согласования в сборе

Устройство согласования

Устройство согласования

Ustroistvo_soglasovaniya_dlya 3G_modema_vid

Ustroistvo_soglasovaniya_dlya 3G_modema

Если ваш модем имеет разъём для внешней антенны, то кабель можно подсоединить к нему, придумав какой-нибудь переходник, кстати, на инструкцию как можно спаять такой переходник я тоже пару раз натыкался в сети. Мой модем Huawei E1550 такого разъёма не имеет.

Настройка 3G антенны производится экспериментально, можно просто поворачивать её по оси кронштейна, пока не добьёмся четкого сигнала и регистрации в HSDPA или WCDMA, что будет соответствовать индикации в интерфейсе программы модема. О качестве сигнала можно судить по «палочкам». Конечно, следует сказать, что устанавливать и направлять антенну следует в сторону базовой станции, сигнал которой мы и хотим усилить.

HSDPA

Как я уже говорил, антенна работает не плохо, и дает коэффициент усиления 6-8 децибел. Если ваш модем регистрировался только в GPRS/EDGE, то с помощью этой антенны вы получите четкий 3G. Вариант установки в комнате тоже рассматривается, можно придумать какую-нибудь подставку, и разместить её на подоконнике, или подвесить к потолку.

Если кто-то использовал антенну Харченко для 3G, буду рад, если оставите отзывы в коментариях. Интересно узнать мнение других людей. На вопросы так же с удовольствием отвечу.

Комментарии 225

  • Привет народ, сижу на даче и скучаю интернет только писать коменты и ничего не качнуть, про фильмы онлайн молчу ибо в 420 формате смотреть это просто жесть. Наткнулся на эту статью и обрадовался. Но как говорится увидел сделал я сие чудо и решил запилить себе антенку))). У меня huawei e3372h (я понимаю что в нем есть возможность подключение выносной антены). Просто нет возможности съездить в город и купить.
    Ну да ладно вообщем сделал. Результат!!!! Баробанннаая дробь!!! НефффиииггггААА!!!!

    • Красавчик! Сделал антенну для 3G и ловит 4G. Ничего, что частоты разные? LTE B20 работает на частоте 800 МГц, а эта антенна рассчитана на частоту 2100 МГц (3G HSPA). Для диапазона 800 МГц размеры будут значительно побольше, а эта не будет работать вообще.

      • Спасибо, вполне работоспособная антенна, согласование – да, спорное, при желании – параметры можно измерить, это всё-таки самоделка DIY

  • по принципу антенны ключа иммобилайзера в авто.

  • Вместо кабеля использовал двухпроводную линию из ПВ 2=1.5 длиной 6-6.5 м(сколько было), высота 4.5 м. скорость возросла с полного пропадания-1Мбит до стабильно от 2 до 5+Мбит. Без прямого соединения-4 витка этого же провода в одну жилу(разрезан). Автору за антенну большая благодарность-здоровья и процветания!

  • Сделал себе такую антенну. Блин, реально заработало. Только делал не для модема, для смартфона в качестве точки доступа. Не стал паять вокруг смарта, просто за ним расположился пластину из меди, примерно вторую пластину припаял к экрану. Было 1-2 палки Е, теперь стабильные Н+ в 3 деления. Скорость выросла в разы.

  • Здравствуйте, а можно с телефоном как-то использовать эту антенну?

  • Здравствуйте, чем можно заменить устройство согласования? У нас просто тяжко достать такие материалы?

  • Повторил сегодня эту конструкцию,только вместо алюминиевого отражателя применил отработанный CD-диск, из модема вывел коннектор на 10 см. 50 Ом-ного кабеля выдранного из старого телевизора.Всё это подключил и измерил скорость интернера,к удивлению скорость увеличилась в 2-раза,(было еле доходило до 1Мбит,стало 2,5 Мбит) даже не настраивая антенну, просто поднял к потолку и приблизительное направление на ретранслятор.Раболает антенна отлично!Автору статьи спасибо!

  • Скажите пожалуйста, сечение проволоки должно быть строго 4 мм? или можно больше, просто у меня есть провод 16 мм.кв. от ВВГ-шки, или здесь принцип чем больше тем лучше не работает?

  • Сделал еще года три назад антеннку. В качестве рефлектора использовал кусочек от карниза (внизу стены ставят или под окошко с наружной стороны), волновод – медная жила сечением 4 мм.кв., изогнутая в биквадрат по варианту Харченко со стороной 53мм (до рефлектора 36 мм). В прошлом году модернизировал устройство: купил параболическое зеркало в радиомагазине и антеннку поставил в фокус зеркала в качестве облучателя. Кабель – радиокабель российского производства с волновым сопротивлением 50 Ом на частоте ок. 2ГГц. Результат обалденный: на мобилках современных у меня в доме аж до EDGE сигнал сваливается – а на ноутбуке модем показывает DC-HSPA+, изредка модем переходил на UMTS (но это тоже 3g, переход бе потери связи, как в случае слета на 2G-EDGE) до установки зеркала. Сигнал по измерениям с модема -77 dbm. В прошлом году пик скорости по speedtest (понимаю, что очень приблизительные измерения выходят) был в пять утра в будний день 26 Мбит/с входящая, 5 с копейками исходящая. До этой антенны удавалось выжимать на 3G до 5 Мбит/с на втором этаже дома (ок. 5 метров от земли), но соединение было нестабильным, терялся 3G…

    В этом году абонентов стало побольше, сигнал тот же – но скорость упала. Весной ночью в будни еще ловил 20+ Мбит – но летом уже нет… Оператор мой нифига не увеличил приходящий канал – хотя собрался LTE тут запускать. Крч, буду подбирать другого. Докупил роутер с USB-портом – провод удалось укоротить с девяти метров до полутора и отвязать ноутбук от стола, перейдя на WiFi… С него же сделал видеонаблюдение с оповещением по смс, записью видео в хранилище и удаленным просмотром как записей, так и почти в реальном времени (есть задержка около секунды) изображения прямо с камеры. И родственники все довольны: постоянный стабильный доступ в сеть есть.

  • для отражателя использовал фольгированный стеклотекстолит односторонний

  • А и… проволку использовал 6 кв. мм

  • Привет всем! сделал антенну по этой статье – отлично работает! только кабель использовал хороший полностью медный лоу лосс 50ом – супер! было 1-2 палочки 3G стало полная стабильная связь до 6.2 Мбит доходит и отдача до 2 Мбит. Спасибо автору за подробное описание!

  • Здравствуйте. У меня такой вопрос. У меня модем с разъемом для внешний антынны. Что если просто подключить антенну через его, а не делать из медной фальги обмотку, как показано у вас? Работать будет? И если не сложно, ответьте мне пожалуйста на почту. fiksa147@gmail.com

  • Здравствуйте!Скажите пж,можно в место медной проволоки использовать алюминиевый?

  • А можно антенну одновременно использовать и для телефона и для модема?

  • да …. весело тут. четыре года как вставил на место облучателя свисток е355 с ви-фи( аналогов ща тьма) подал тока питание и всой хоть на луну его вешай от дома 25метров  еще лучше работает в паре с антеной конэкт2 и всой поряде дома ви-фи……  красота111…..ЗАПОМНИТЕ… НЕТУ СВИСТКОВ ЧЕБ БОЛЬШЕ 5 МЕТРОВ УСБИ ПРОВОД ДЕРЖАЛ . ТОЛЬКА ДЛЯ ПИТАНИЯ 5.2ВТ а жрет свисток при 3г( шспа+) 1.2 ампера  будь внимателен при выборе блока питания с усб выходом . и забудь про всякие роутеры с усби входом  под свисток  все енто г…-но . как тока роутер и усби шнурок даже на 20см потом свисток все хана при скорости 1 м/сек идут сбои  итд .  и если вам удалось поймать шспа+ даже без палок и вы зарегились в сети не забудь включить  прогу шспа лоскер на 1кб а-то свисток все время будет прыгать на умтс (2джи).

    п.с.  свисток завернуть в целофан из под пачки сигарет и обмотать не туго нитками чтоб влага испарялась  и берите свисток белый при 3г он ох как греется .удачи вам в не легкой беспроводной битве111111111

  • Ясн, спасибо. Всетаки я начал делать из трубки, посмотрю что выйдет. Отпешусь в начале следующего месяца о результатах. Удачки !!!

    • Приобрел си ё чудо антенна для 3джи модема,толку ноль что с ней что без неё разницы ни какой,решил разобрать и посмотреть что же там в нутри,оказалось все просто два кружка фольги приклеенные к стенкам и все,я конечно все понимаю но платить за это 600 рублей, а где то видел и по 1000 стоят, это перебор.Вариант Харченко мне понравился думаю собрать на днях к тому же уже висит ненужная тарелка будет вместо крепления,ВОПРОС можно ли использовать саму тарелку как рефлектор то есть убрать пушку и закрепить там антенну

      • Первый раз вижу такую антенну. Насчет использования спутникового зеркала как рефлектора на этом сайте написано много статей. Спутниковая антенна для усиления сигнала на USB модеме применяется в разных вариантах.

  • Здравствуйте ! Подскажите пожалуста , вместо медного прута можно применить трубку 4мм ? Зарание спасибо .

  • Так как гнуть каждый раз проволки надоело решил сделать антенну печатным способом.
    повторяемость 100% хоть штампуй. Метот ЛУТ Используют радиолюбители для изготовления печатных плат дома.
    Во вложении файл для Sprint-Layout 50
    на передачу лучше работает которая побольше

  • привет. подойдет ли такая антена для 4G модема?

  • Вот таких результатов достиг. Скорость приблизительно 25 мбит. [img]https://bloganten.ru/wp-content/uploads/comment_images/post-400/2015/1/51489b1c3632d471dbc52265f7261f08.jpg[/img][float=center]

    • В максимумах приема телефон был подключен к антенне [img]https://bloganten.ru/wp-content/uploads/comment_images/post-400/2015/1/6c78161d22aef3d820dbcd5773989c6e.jpg[/img][float=left]

  • интересно, почему-то при расчете на разных калькуляторах антенн, все размеры антенны получаются другими, гораздо меньше чем здесь.

  • Вроде как это тоже влияло на качество приема антенн.

  • Когда то давно, читал книгу про такие антенны. Так вот если мне не изменяет память там описывалось, что кабель должен проходить от середины антенны вдоль двух ребер.

  • У меня нет медной фольги, её можно чем-нибудь заменить?

  • Всем привет,я тоже поделюсь своим мнением.Я проживаю на Украине в часном секторе от города гдето 5 км и от передатчика гдето также.Пользуюсь покамись мобильным интернетом ето LIFE i MTS они работают в EDGE,у меня модем HUAWEI- E353 с подключением наружной антены.Без антены в доме сигнала ноль на любой симке я смастерил антену как в етой статье все по чертижам,поднял антену на 8 метров возле дома,кабеля 50 ом вышло 11 метров и я теперь имею сигнал в 53 db оноже 100%.Все отлично работает, автору респект и уважуха +спасибо.

  • Что то размеры не соответствуют.Если все сторон равны (53мм) и угол 120* то не выходит длинна 140мм.Как показано на фото.Какие всётаки размеры???????????

  • по ходу не знает ответа))))

    • Ага, лучше. А еще лучше возьмите арматуру, и из нее слепите биквад, ваще ловить будет америку, только близко не приближайтесь к такой антенне, а то волосы выпадут, или мозги усохнут, хотя вам походу это не грозит. Что я могу ответить на подобные вопросы? Только так. Есть статья к которой приложенны данные комментарии, в статье все написано, там и про диаметр все сказанно, про рвсе размеры, все наглядно проиллюстрированно. Если вам лень читать, я помочь ничем не могу.

  • ну так что на счет провода из которого делать ромбики?Если взять толще 3-4 мм будет лучше?

  • угол в 120 градусов обязательно соблюдать?У друзей с моей деревни все сделано на тяп ляп.имею ввиду ромбики,размеры их и углы,а я как нужно все по размерам,тут указанным.Но почему то у них грузит намного лучше чем у меня.

  • А провод из которой делают ромбики должен быть обязательно 3 мм или чем толще тем лучше?

  • Я имел ввиду для наружней антенны…

  • А что будет лучше?текстолит из медной фольги или же жестянка алюминиевая потолще ,например 3 мм? и еще Текстолит медный односторонний лучше брать или двухсторонний?Заранее спасибо!

  • Такой вопрос: как антенна поведет себя в горах?Точнее Кавказ ,вышка 3g находиться примерно в 4-5 км от дома регистрация проходит только в 2g.

  • Здравствуйте,Игорь.Подскажи какой кабель лучше всего использовать?Напиши название если не трудно!

  • Антену собрал. 3G ловит, но сильно греется модем. Откуда взяты размеры согласователя? Возможно нужен другой согласователь, так как антену расчитывал для CDMA800?

  • Куплю 3g антену Харченко!

  • Еще вопрос. Если кабель не одножильный, как у Вас, а многожильный, повлияет ли на качество приема? Мне сказали что он 50 Ом, используют для спутникового интернета и для рации у таксистов.

  • Добрый день! Подскажите, какая может быть максимальная длина кабеля? Чем длиннее кабель, тем хуже?

  • на многих форумах читал про нее… все хвалят… только немного поразному пишут… я вот так и не понял рефлектор надо соединять с зигзагом??? тут не надо, а на некоторых форумах соединяют) так как правильно разобраться не могу))?

    • Если вы антенну подсоединяете к модему через разъём, (контакт) то центральная жила паяется к восьмерке, а оплетка к рефлектору. Если же через согласование, то лучше делать так как написанно в этой статье.

  • Я не пойму о чём спор? Всем известно, что антенна харченко отлично работает на 3G. Это проверенно давно опытном путем не однократно. Не только на этом сайте, и на других полно инструкций как её сделать, люди делают и довольны. Я по этой инструкции собирал 2 антенны, работают отлично, за что автору собственно и спасибо, а о чем тут еще можно спорить я не понимаю. Тот кто говорит что это не работает, пусть говорит, она у него не работает скорее из-за рук не от туда ростущих, другой причины не вижу, т. к. полно народу юзает и результат положительный, это понятно по отзывам которые можно прочесть в комментариях выше.

  • Ребята скажу так. Дело ваше как и модемы тоже, переубеждать никого не собираюсь. Просто предупреждаю.! У кого какие вопросы пишите ale86ks@spaces.ru

  • Антенну Харченка можно использовать в таких целях только после небольшого изменения в ее конструкций!

    • Я извиняюсь, что влазию, я сам то же не специалист, но по этой статье сделал антенну для своего модема еще осенью, качество соединения значитильно улучшилось, вырос сигнал и пропали обрывы, и по сей день эта антенна работает просто супер! Работает. А это главное, так что автору от меня блоагодарность.

  • Ребята, выше описанная антенна при подключении к модему через переходник к разъёмуна модеме..! Модем сгорит! И какой умник додумался подключать ее к модему!!!

    • Что за чушь? Полтора года у меня эта антенна на модеме стоит и ничего не сгорает? Работает просто на ура. Не вводи народ в заблуждение.

      • каким образом она у тебя подключена к модему.? Если через переходник в гнездо на модеме то Это нонсенс что все в порядке.! Тестировалось на 3 разных моделях модемов и результат один и тот-же НИЧЕГО хорошего.!

        • Кабель подъсоединяется к модему через устройство согласования, здесь же написано.

          • Я же четко написал не через устройство согласования, а через гнездо для внешней антенны на модеме…!!!

            • А её в гнездо никто и не собирался подключать! Все подключают через согласователь. Это ты походу по невнимательности в гнездо воткнул и спалил модем, теперь пишеш тут всем, предупреждаеш ::)).

              • Разве не предложено в этой статье подключить антенну через разъем внешней антенны!? И за всех тут говорить не нужно! И так ясно что “Ты и Анетннщик” деревянные в таких вопросах. Поэтому спорить и доказывать с вами бесполезно! В ответах ваших куча бреда и ничего полезного!!!

  • Добрый день.Скажите пожалуйста,вот достал все необходимое и сделал антену Харченко.Но точно не знаю какой длинны нужен кабель, по этому не стал резать 20 метровый кабель,решил протестировать сие устройсво.Так вот не чего не получается,не реагирует MDMA.Так вот может ли длина кабеля влиять на результат,ведь 3G регистрирует,только очень плохого качества.В плана соеденить эту антену и спутниковую тарель,будет ли результат?

  • Кустарщина от человека далёкого от элекротехники.

  • Здравствуйте!Скажите можно ли использовать не 50 Ом-й кабель,а 75 Ом-й.А то не где не могу его найти?

  • Здравствуйте,не могли вы бы помочь с несколькими вопросами?Первый:Можно ли оставлять такую антенну на улице,под дождём или снегом?и второй:как лучше сделать,вывести модем на улицу к антенне и накрыть его чем нибудь,или наоборот провести кабель от антенны к модему домой?Я просто слышал что длина кабеля и USB влияет на скорость модема,как посоветуете сделать?Заранее Спасибо.

  • Так я че то не понял тут какую проволку взять надо для антены…диаметром 4мм или площадью сечения 4мм/2 ???

  • Вопрос такой какой оптимальный уровень сегнала для модема билайн ZTE мf-192.? У меня скачет от 73 до 81dвl, как я понимаю что чем меньше тем лучше. Поправте если я ошибаюсь.

  • ну вообще пипец как подробно обьяснили!

  • Вы не могли бы дать свою почту??
    А то у меня множество вопросов появилось.

  • Здравствуйте!! Не могу найти проволоку 4мм, можно ли взять четыре жилки по 1мм и скрутить??

  • и еще вы бы мне очень помогли если бы помогли собрать эту штуку! нужно объяснить словами попроще)))))))))))))))))))))

  • здравствуйте уважаемые мужчины! а можно сделать это с билайновским модемом? и где можно найти все эти проводочки и пластинки!

  • спасибо большое Игорь за статью. сделал себе такую антенну очень доволен. все работает.

  • А если нет такой проволоки?? возможно ли использовать медную трубку (например, сантехническую) нужного диаметра???

  • Кто-то писал про готовые антенны промышленного изготовления.Был приобретен _http://www.qualcom.ru/index.php?option=com_content&task=view&id=470&Itemid=695 за 2500 руб-но не помогло в решении проблемы.А у меня Харченко в этих условиях вполне прилично работает.

  • Ребят потскажите критично ли использование 4 мм медной проволки или же подойдет и 6????

  • У меня высокоскоростной USB модем MF 192 .Еще надпись HSUPA HSDPA, UMTS, EDGE,GPRS МТС. Какая антена мне подайдет ? До поселка где установлен передатчик или антена 7 км. У них 3g уверенно ловит и скорость хорошая. А у меня 2g иочень долго загружается.Подскажите,кто понемает.

  • А можно ли такую антену использовать под телевизионную ??

  • Доброго времени суток ! Моя проблема: Cигнал EDGE,уровень 91-97% устойчивый,а соединение очень часто пропадает-скорость в обе стороны по нулям – после выключения и подключения через 10-15 секунд в окне Мегафона – сеть восстанавливается(иногда после обновления страницы).Что это? Рабочая скорость приема 60-80кb,при загрузке ночью – до 210кb/c. Вышка где есть 3G в 14-15 км. Есть ли смысл пробовать антенны Харченко и им подобные для увеличения скорости?

  • Антена работает! Сделал для edge от билайна. Было примерно -91dBm, стало -79. Рефлектор из латуни 1мм, устройство согласования тоже. Удалось добиться полной скорости для edge. Была скорость не более 50 кбит, стала до 230.

  • Сделал себе такую антенну результатом рад.Только я заказывал на али экспресс заводской переходник на модем Huawei с пружинящим центральным проводником RP-SMA female jumper cable to 3G Modem Connector for LTE Yota One LU150/Huawei E1550 E171 E153/ZTE MF100 MF180

  • У меня проблема,не могу припоять экран к медной фольге.на экран припой не берется!как припоять?

  • из каких расчётов Вы взяли 53мм? сторона квадрата,объясните? мне например на EDGE надо

    • edge: средняя частота диапазона 1850Мгц.
      l/L=0,375 l – сторона квадрата, L- длина волны
      L=C/F C-скорость света F- частота
      l*F/C=0,375
      l=(0,375*3*10^8м/с)/1850*10^6гц=0,0608м
      или 61 мм
      Можете проверить для 2100 Мгц..
      Харченко УКВ антенны 1969

  • Ребят такая проблема… У меня вышка мегафона прям преде носом 500 – 600 метров. Раньше 3G ловил на ура максимум выжимал из себя.. нидавно пару дней назад пропала сеть, кроме 2G ничего не ловит.. Сходил с ноутбукам поближе к вышке, 3G ЛОВИТ 100%. Пришол дамой фигу… Пытался их кастрюли сделать уселитиль и обматывал сам модем. Ничего не помогает… Потом уже допер толку уселитился если вообше не палки 3G нету.. даже не регится… ЧТО ЭТО МОЖЕТ БЫТЬ ? ((((((((((((((

  • Доброго времени суток! Игорь, почему целесообразней выбирать кабель 50 Ом?

    • Меньше затухание на этой частоте.

      • А для частоты 1800 Мгц с каким сопротивлением лучше кабель взять? И если можно ссылку на теорию по этому вопросу. В книге Харченко УКВ антенны про связь активного сопротивленния и частоты ничего не понял.

  • Сделал антену Харченко,антены появились все в 3G,модем не опознавался пока не отключил компьютер от сети и не перезагрузил,скорость осталась прежняя.Позже буду делать антену на базе спутниковой тарелки, надеюсь на больший эфект.

  • Привет всем. Игорь, у меня к вам такие вопросы:
    1) Если данную антену сделать би/три куадом кпд поднимится?
    2) Если придать рефлектору форму параболы поднимится кпд?
    3) Возможно ли реализовать усилитель к данной антене с использованием какого либо автопереключателя или двух антен (прием и передача)?
    4) Если сделать антену круговой диаграмы направленности, какой у нее потенциал?
    Я не специалист и даже не любитель, прошу извинения за возможно глупые вопросы.

    • Вы мне тут вопросов назадавали,и говорите “я не специалист”, я вообще походу чайник если не понял их. Насчет увеличится КПД или нет не знаю, делал только би-квад. Насчет параболы тоже понятия не имею. Уселители вручную никогда не делал, это задачка не из легких, можно купить, но стоят они дорого. Известно, что при круговой диаграмме, эффективность антенны на дальних расстояниях падает в разы, для этих целей лучше использовать направленную.

  • Может вопрос не совсем по теме, но для тех кто хочет ”большего” тоже будет интересно.
    Как можно изменить мощность выходного сигнала с модема? По сути должны быть прошивки или проги для этого, но какие? Где их найти.
    пс::: Из-за наших ”санитаров” мощность передатчика модема искусственно занижена, следственно работоспособность не пострадает, а кидать пакеты по дальше должен

  • привет всем.с начала сомневался , сделал, до -93dbm , после -73dbm ! реально работает!!!

  • Здравствуйте! У меня 3G-WiFi модем. Хочу попробовать изготовить подобную антенну, для более уверенного приёма 3G. Вы не подскажете, возможно ли согласовать данное устройство с антенной не прибегая к вскрытию? Друг у меня уже поэкспериментировал со вскрытием подобного гаджета – теперь по нему только, что анатомию можно изучать! Из данных иследований могу только сказать, что у него две встроенные антенны по обоим торцам корпуса. И отдельным модулем антенна WiFi. [img]https://bloganten.ru/wp-content/uploads/comment_images/post-400/2012/10/69cd61035a0a85cf32b145cbc2dc8fa9.jpg[/img][float=left]

  • какой лутше програмой проверить сигнал на точность?

  • Скажи пожалуйста какой длины провод можно делать, и нужен ли уселитель, например если я хочу свыше 10 метров кабель пускать!

  • здравствуйте! разъясните, такой момент- на антене мы, как бы коротим оплётку с центральной жилой…антена модема, устроена так что, у неё также есть центральный проводник и корпус, изолированые друг от друга.(если расмотреть переходник, усб-антена, он из двух проводов, изолированы друг от друга), а подключив выше предоставленную антену, можно закоротить антену модема…не так ли?

      • BlogAnten
        10.01.2012 в 20:40
        Что дает внешняя антенна: увеличивается качество и уровень сигнала, модем стабильно регистрируется в сети, если ваш ping страдал из-за несовершенства этих параметров, то конечно он улучшится.

        Антенна Харченко – чушь собачья… Вроде собрались взрослые люди, а несете полную ахинею… Единственный рабочий вариант антенны – это тарелка и модем, все остальное не работает… Только зря 800 рублей на кабель потратил. Хочу сказать всем, кто испытывает проблемы с инетом – бесплатного ничего не бывает, и единственный выход – это купить готовую антенну, разработанную и собранную спецами, а не пресловутым д.Васей… Что я в общем-то и сделал, купил антенну. Все проблемы решены. А все банки, харченки, бутылки – чушь.

        • Не согласен. Почитайте комментарии и убедитесь, что Харченко самодельная работает. Это подвержденно кучей народа. А вот покупная антенна не всегда, оправдывает вложенные средства. И зачем платить за то, что можно сделать бесплатно. Интересно что за кабель там у вас, за 800 р. наверное золотой. Или у вас его очень много. На этой антенне можно использовать не более 20 м 50-и Омного кабеля, и чем короче тем лучше, сигнал сильно затухает на этой частоте.

  • У меня антенна Харченко(по вашим рекомендациям) с 5-ю метрами кабеля + 5-ти метровый usb удлинитель .Это позволило мне принимать 3G интернет на первом этаже 2-х этажной дачи. Я долго шел к этому варианту
    через банки-склянки и тому подобное.
    Результатами я доволен. По крайней мере переключения с 3G на 2G ,как было ранее, не происходит. Да и скорость приемлема: 2.6 и 0.7 Мб/с .
    У меня модем E303 HILink. И меня смущает то, что уровень сигнала модем показывает от 0 до 2-х палок.Сигнал постоянно колеблется , а иногда долго стоит на 0. При этом никаких разрывов не происходит. В городе сигнал аж зашкаливает.
    Скажите что это? Особенность модема? Может он сильно чувствительный? Ведь при таком сигнале как у меня, судя по отзывам на форумах, связь должна быть неустойчивой.Но я на это не жалуюсь.
    Пробовал разобраться с этим явлением с помощью
    программы mdma ,чтобы получить сигнал в Дб. Но эта программа с моим модемом почему-то не работает.
    Что вы посоветуете?

    • Я вам посоветую ничего не делать, раз у вас все работает. E303 HILink отличный мрлем, один из лучших он пашет как утюг, на индикацию не обращайте внимания.

      • Спасибо,что рассеяли мои сомнения!
        А то я постоянно смотрю на эти палочки и
        жду, что связь вот-вот прекратится. Но этого волшебным образом не происходит.
        Ещё раз спасибо!

  • Обязательно попробую сделать, жаль, что раньше не знал, все лето на даче ловил сигнал (базовая вышка в 7-ми км от дома), может эта антенна поможет.

  • Сделал такую антену очень рад результату, сигнал с 104 Db поднялся до 81 Db. Но человеку всегда мало ))) теперь думаю как можно доработать, подумал о такой штуке если собрать ещё одну антену и повесить обе на один кабель, каков можеть быть результат ???

  • у меня вопрос возник, в одном из постов автор предлагает подключить кабель прямо к разьему антены модема, (если таковой имеется) но если сделать и то и другое, т.е. сделать устройство согласования и подключить А разьем, будет ли это целесообразно? будет ли разница в "конфликте" подключения? и т.д. все что может с этим быть связанно. P.S… можно ли заменить материал (медная фольга) согласующего устройства на другой метал, например на алюминий?,,,,,,,,,,,, с нетирпением жду ответа! автору респект!

    • Не вижу смысла подключать одновременно двумя способами. Если можете подключиться к разъёму антенного входа модема, то лучше так и сделать. Тип согласования с фольгой тем хорош, что ненадо вскрывать модем и мудрить с антенным гнездом. Вместо медной фольги ничего другого не исползовал, но думаю алюминиевая тоже сгодится.

  • Мегафон пи–ры вонючие завезли в салоны антенны для усиления сигнала 3g модемов по 1000 с лишним рублей, а что бы их покупали активнее режут и обрывают постоянно связь, низко и подло

  • Здравствуйте. Можно ли кабель идущий от тарелки к ресиверу разрезать, и через двойник один кабель пустить к модему а один к рессиверу?

  • Сделал я подобие такой антенны. МОгу сказать что доволен результатом, вместо облучателя, тарелка оффсет 60см .Сигнал с -112Db(тоесть фактический 0) поднялся до -91Db.Если что, могу выложить фото.Делал всё из подручных материалов.Скорость около 2Мбит на приём, передача 0.3 . Кабель 75Ом,сейчас это конечно черновой вариант, так как собирался из медной проволки 2мм, и центральная жила втыкалась в разьем для внешней антенны.До ближайшей станции 5-7км и вокруг лес

  • Превосходный результат, сам такого не ожидал с кбайт скорость добавилась до 4 мбайт/с приём,и 1,5 передача, примного благодарен

  • Сделал такую антенну сигнал умеличился с одного деления до всех но как только я нажимаю ПОДКЛЮЧИТЬ и устанавливается связь с интернетом то уровень сигнала падает со всех делений до двух.Почему

  • Можно ли сделать такую антенну би куадом например[img]https://bloganten.ru/wp-content/uploads/comment_images/post-400/2012/8/45c82cfafad9b69df25046dca2b1a173.jpg[/img][float=center]

  • будет работать если мешают деревья? до БС 20км, сигнал 3G и EDGE отсутствует

  • Классная антенна.Суперрррррррррррр я восхищён.Спасибо

  • всё фуфло х.з. вeсь дeнь блин убил из-зa этого х.. сосвоими квaдрaтaми

  • А я воткнул в свч рaзъём мобилы мeдный проводок и 3-4 пaлки нaлицо

  • Я сделал три разных самодельных антенны последнюю сделал вообще идеально все размеры совпадают но от неё сигнал становится хуже на одно деление со старым модемом от киевстара эта антенна помогала, а сейчас купил модем от интертелекома а эта антенна делает только хуже как посоветуете улучшить сигнал?? Заранее спасибо!

    • Неможет она делать хуже, если антенна сделана правильно, она будет работать с любым 3G.

      • сам не знаю почему но как только я надеваю на него устройство согласования сразу пропадает одно деление покрытия!

      • Увеличение сигнала с помошью этой антенны на 5-7 децибел это нормально? У кого на сколько увеличился сигнал??

  • Антенна фром Аута-спейс, автор и создатель Харченко. Такой антенной можно НЛО хорошо пугать.

  • а если рефлектор припаять к рамке, он разве будет работать?

  • Здавствуйте Игорь, посмотрите интересные ссылки:
    http://www.qrz.ru/schemes/contribute/antenns/wifi/bi-quad3.shtml
    http://www.qrz.ru/schemes/contribute/antenns/

  • Спс вам за ваше творение.повторил 2 антены(себе и товарищу) пинг ушел в минимальный диапазон до 100,чего раньше не мог достичь,и от чего онлайн игры(world of tank)не возможно было играть.живу в частном секторе,правда рефлектор из фольгированого текстолита и припаян по центру к рамке антенны через медную трубочку длинной 36 мм,через которую прохет кабель 75ом длинной 6 метров..Всё работает отлично скорость на модеме достигает 5 мб в секунду(стобильно 2-3 мб.)-это не реально быстро. ещё раз спасибо.

  • Прочитал Ваш блог "3G антенна своими руками" там оказывается уже подобное предлагалось. Жаль нет времени на эксперименты, может кто попробует пусть отпишуться.

  • Здравствуйте Игорь. На фото не антенна, это как вы описываете выше еще один вариант устройство согласования. А я имел ввиду вашу антенну Харченко из фото выше. Только закрепить её на место конвертера спутниковой тарелки. Кстати антенну Харченко тоже можно изготовить путем травления фольгированого текстолита.

  • Сделал такую антенну, но сигнал как был так и остался edge. Кабель 50 Ом. Медной фольги не было, просто обмотал модем(на многих сайиах писали что достаточно обмотать). Подскажите почему не работает?
    [img]http://habrastorage.org/storage2/1a2/ca2/c91/1a2ca2c91cbee0bc94eb7dade3133237.jpg[/img][float=left] [img]http://habrastorage.org/storage2/715/7ad/6ef/7157ad6efdacaf1ee128b25243c030a5.jpg[/img][float=left]

    • А на вашей БС есть вообще 3G? И какое расстояние до нее?

      • да есть в 2-х километрах, если вытащить модем в окно на улицу и расположить посередине алюминевой кастрюли например, то иногда ловит 3G, скорость выходит до 1мбит/с. Но невозможно же держать окно постоянно открытым. У меня антенна вообще получается ни на что не влияет, если убрать обмотаннный модем дальше в комнату, то пропадает даже GSM

        • может дом какой-нибудь экранированный? если блочный, то то внутри решётка из арматуры, она тоже сигнал гасит. сделай как в большинстве домов – просверли дырку в окне и выведи кабель наружу

        • хотя, если унести в глубь комнаты модем, то сигнал вообще пропадает, значит антенна не согласована с модемом

        • как антенну подключаете то?

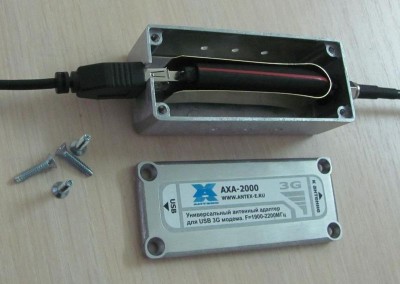

  • Здравствуйте Игорь. Установите эту антенну на место конвертера спутниковой тарелки и отличная антенна для 3G. И ещё можно изготовить адаптер как на фото, только из подручных средств. Если у Вас есть время поэкспериментировать напишите с удовольствием буду ждать.[img]https://bloganten.ru/wp-content/uploads/comment_images/post-400/2012/4/6e7002d24e2a3419dd7162513c7ddb08.jpg[/img][float=right]

  • Привет!Возникла проблема!не могу купить ни где медную фальгу.И кабель 75 Ом вообще ни как не подходит?

    • Привет сергей, если не нашли медной фольги, попробуйте другой способ согласования, в интенете их масса. Некоторые используют кабель 75 Ом, но на 50 Ом лучше работает, это проверенно. Если 75 Ом, то лучше использовать качественный кабель например SAT-50 или SAT-703.

  • Зделал такую за час из подручных материялов для пробы. Проволка медь 2 мм рефлектор кардонка с обмотанная фольгой для запикания. Кабель 75 Ом. Обмотал модем е171 МТС тремя витками.
    Вынес за окно прикрутил к стене на саморез. Живу в часном секторе до вышки ококло 5 км. на пути 5 этажки дома и деревья. Было на mdma -107дб стало 91дб. Это нормально? Раньше модем висел на окне через удленнитель.

  • Много полезного вычитал и намерен попробовать, а то скорость инета совсем плохая. Только в этом всем есть проблема в том что надо время, т.к. живу в деревне и есть детали которые надо в городе покупать. Подскажите пожалуйста методы, которые можно сделать из подручных материалов

  • Игорь! Вообще ты Молодчина, что занимаешься антенами для интернета! Спасибо!

  • Привет! Ловит Wi-Fi тоже отлично!
    Вопрос: Umts- какая у этой войны частота? 900 Мегагерц?, не 2100-? Значит нужно увеличивать размер "восьмёрки" в два с лишним раза? Или я заблуждаюсь…:-)..

  • В Ваш модем Huawei E1550 можно впаять антенну :http://modem-service.at.ua/news/vneshnjaja_antena_dlja_huawei_e1550/2011-12-04-27 . А усиление в 6-8 децибел легче получить обмотав модем медной проволокой 1.5 мм в три витка и оставив хвостик 3-5 см. Я таким подбором витков с помощью проги MDMA c -92дб до -78дб.
    По модемной софтине уровень сигнала с 22% возрос до 33%.

    • Евгений, спасибо за вариант распайки, он мне знаком, и это очень хороший способ согласования. Только коннектор лучше использовать 50 Ом, а не 75. Насчет витков тоже согласен, многие кстати так и согласовывают кабель с модемом.

  • Подскажите пожалуйста а рефлектор обязательно должен быть алюминиевый или можно металический?

  • Здравствуйте, а в качестве рефлектора обязательно использовать именно алюминиевую пластину? Читал на каком-то форуме про сборку антенны, там вообще использовался DVD-диск. Возможно ли его использование в качестве рефлектора?

  • пытался припаять медную фальгу как на 14 – 15 рис. не получилось час мучался но пайка не в какую не хотела припаиваться к меди. Есть какие нибуть другие варианты не разбирая модем?

    • Медь к меди легко припаивается, у вас кабель наверное не медный. Варианты есть, но этот самый лучший.

  • А если мадем закрепит сразу за рефлектором? топотери в кабеле буд на много меньше. Т.к. кабеля будет всего 50мм. А к компьютору по USB. Или я ошибаюс?

    • Вообще не понял сути вопроса

      • Суть вопроса в использовании длинного USB кабеля, а не коаксиала. Модем установить около антенны, сократив длину коаксиала, а дальше длинный usb. В принципе, если антенна далеко и на usb поставить усилитель с хорошим проводом (они не дороги), это будет лучше, чем длинный коаксиал. И, кстати, что скажете на счёт усилителя? Быстрый поиск в яндексе дал только один вариант, который не очень вдохновил…

  • Спасибо, поключил к сожалению увеличивает на 10 db но сигнал очень слабый и 3 G еле ловит 1 еденицу,
    использую кабель 75 ОМ . длинна приблизительно 20 метров что еще можно придумать

    • 10 Дб это супер усиление для такой антенны, не знаю чем вы меряете, но сомневаюсь в таком коэффициенте усиления, тем более на кабеле 75 Ом длинной 20 м. Советую использовать кабель 50 Ом, и чем меньше длинна тем лучше. Если сигнал очень слабый попробуйте такой вариант: https://bloganten.ru/3g-antenna-svoimi-rukami

      • спасибо за вариант, но к сожалению питания не хватает на модем , хотя и пользую спец удлинитель . видимо низкое напряжение на материнке, поэтому вариант только саму антенну (

        • Неделю назад мне отписался товарищь, постоянный читатель блога Юрий из Самары, он использует какой то USB удлинитель, длинна его 20 м. И таких примеров полно, так что пробуйте.

          • Чем больше USB удлинитель тем больше потери и притом с ним не вытащишь модем на верх ( на улицу ) оптимально на USB удлинитель – 3 метра (сам пользуюсь. 6 метров не пошло)

            • Все идёт, особенно если сделать такую штуку: https://bloganten.ru/delaem-usb-udlinitel-dlya-3g4g-modema/

            • пользуюсь на судне 10 метровым USB удлинителем, модем с симкой к кабелю в разъём, всю эту маму герметично в пустую (повторяю пустую) 0,5 пластиковую бутылку и кончиком максимально вверх, желательно до упора, кабель через каждый метр зафиксирован на кончике чтоб ветром не разболтало и при подходе к берегу я в каюте уже в инете, а другие господа ещё по пеленгаторной бегают из угла в угол ловят сигнал. ПОПРОБУЙТЕ МОЖЕТ И БЕЗ ВСЯКИХ КАСТРЮЛЬ У ВАС ПОЛУЧИТСЯ, ЗАТРАТ ТО ВСЕГО НА КОБЕЛЬ USB.

      • Добрий день,какой кабель лутше использивати 75 или 45 Ом?

  • добрый день , подскажите как лучше подключить антену . тем способом что вы описали или лучше к антенному выходу на модеме ? и может ли это испортить модем ?

  • Возможно ли переделать ТВ антенну под антенну 3G?

  • А какие еще конструкции устройств согласования могут быть? Модем ZTE МФ 100 не имеет выхода под переходник, а во внутрь устройства влезать не хотелось бы. Подскажите…

  • Вопрос такой: нахожусь в зоне umts900, вышка мегафона в прямой видимости примерно в трех-четырех километрах от моего окна.

    Скорость сейчас порядка мегабита на download, но хочется больше и главный вопрос, как можно уменьшить пинг в моих условиях? Сейчас в среднем 120мс

    • Скорость ограничевается оператором, тарифным планом. Пинг тоже зависит от разных факторов, например от загруженности сети.

      • Я представляю от каких факторов зависит пинг, вопрос был немного не в этом. Конкретнее: внешняя антенна в состоянии улучшить время отклика?
        Благодарю.

        • Что дает внешняя антенна: увеличивается качество и уровень сигнала, модем стабильно регистрируется в сети, если ваш ping страдал из-за несовершенства этих параметров, то конечно он улучшится.

  • А можете что-нибудь сказать по поводу: "Для того чтобы сократить излучение (примерно на 6 дБ) задней стороны антенны рекомендуется вертикальные «стенки» высотой 30мм на краях отражателя вдоль главной оси.

    • Про данную конструкцию ничего сказать не могу, мною была протестированна только антенна описанная в статье.

  • Здравствуйте! Извините меня, но во всем этом я плохо разбираюсь. И у меня вопрос к вам, как к людям хорошо понимающим. У меня базовая станция находится в 5-6 км. Но судя по карте зона покрытия 3G слабая. Хотел прикупить МТС Коннект с 3G и WiFi-роутером. Вот и прошу у вас совета, как он работает и стоит ли его покупать? Может быть это очередная лажа? Будьте добры, подскажите!!! С благодарностью, Михаил.

    • Здравствуйте Михаил. Что именно лучше работает сказать сложно, я так понял, что в каждом регионе своя ситуация, у нас например лучше работает Мегафон, где то хвалят МТС. Если есть возможность лучше спросить у знокомых или друзей, кто на чем сидит, и что лучше работает, а ещё лучше проэксперементировать самому. На расстоянии 5-6 км с помощью антенны описываемой в статье можно вполне уверенно принимать 3G, если он есть конечно на вышке, и желательны условия прямой видимости.

  • Неплохой вариант согласования с модемом , думаю многим он понравиться, чтобы не разбирать модем..
    я сам делал такую же антенну уверенно держал 3ж прибавка была 4дб (без антенны только едж 105 дб ловил),но кабель я паял к плате.
    сигнал лучше всего прогой mdma мерять более точнее и быстрее сигнал отображает,сам же сейчас пользую баночный вариант D=100мм из под детской смеси-самый простой вариант 4.5м над уровнем земли 5м юсб удлинитель до компа.
    расстояние 42 км до бс (по картам покрытия 3ж на сайте мтс я нахожусь в 21 км от границы зоны покрытия,а у меня сигнал 99-101дб скорость 2.01-3.6мбит down /0.15-0.35 up стабильно ! (модем е171)
    Кстати вот [url=http://3g-huawei.clan.su/load/black_mod/1]отсюда[/url] брал дашбоард очень неплохие варианты , от драйверов тоже зависит качество приема и меньшие потери (обрывы связи) рекомендую взглянуть там на разные модемы есть, в других местах ничего подобного не видел..

  • Спасибо! У меня как раз была такая проблема с низким качеством приёма сигнала, хотя 3G здесь должен ловить без проблем…сейчас попробую это устройство. Надеюсь поможет, заодно похвастаюсь перед друзьями:)

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
